屏蔽电缆顾名思义，是在传输电缆外部添加屏蔽层，以增强其抵抗外部电磁干扰的能力。这种“屏蔽”结构不仅有助于改善电场的分布，还能有效减少电缆导体表面因不光滑而引起的电场集中现象。接下来，小编将详细介绍屏蔽电缆的相关知识。
一、电缆屏蔽层
1. 内屏蔽层：在导体表面添加一层半导电材料的屏蔽层，使其与被屏蔽导体保持等电位，并与绝缘层紧密接触，从而防止导体与绝缘层之间发生局部放电。此外，绝缘表面与护套接触处可能存在间隙，电缆弯曲时可能导致绝缘层出现裂纹，这些都是引发局部放电的潜在因素。
2. 外屏蔽层：在绝缘层表面增设一层半导电材料的屏蔽层，使其与绝缘层良好接触，并与金属护套保持等电位，从而避免绝缘层与护套之间发生局部放电。
对于6kV及以上的中高压电力电缆，通常会设置导体屏蔽层和绝缘屏蔽层，而部分低压电缆则可能不设屏蔽层。屏蔽层可以分为半导电屏蔽和金属屏蔽两种形式。
二、屏蔽电缆

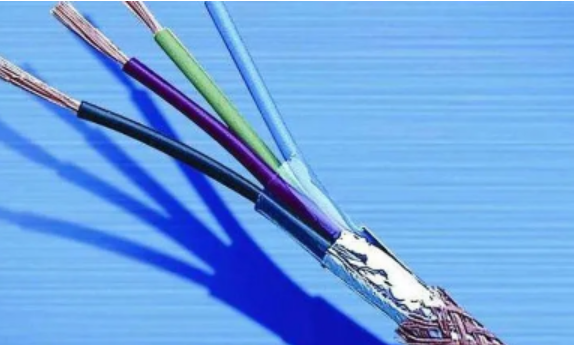

屏蔽电缆的屏蔽层通常采用编织的金属线或金属薄膜，存在单屏蔽和多屏蔽两种类型。单屏蔽指的是单层屏蔽网或屏蔽膜，可包裹一条或多条导线；而多屏蔽则是指在同一电缆中包含多个屏蔽网或屏蔽膜，某些情况下用于隔绝导线之间的电磁干扰，或为了增强屏蔽效果而采用双层屏蔽。其工作原理是通过接地屏蔽层，阻隔外部对导线的感应干扰电压。
1. 半导电屏蔽：半导电屏蔽层通常设置在导线外部和绝缘层外部，分别称为内半导电屏蔽层和外半导电屏蔽层。该层由低电阻率且较薄的半导电材料构成，内半导电屏蔽层的作用是均匀线芯外表面的电场，防止因导体表面不平整及线芯绞合导致的气隙引起局部放电。外半导电屏蔽层则与绝缘层外表面良好接触，并与金属护套保持等电位，以避免因绝缘表面裂纹等缺陷引发局部放电。
2. 金属屏蔽：对于没有金属护套的中低压电力电缆，除了半导电屏蔽层外，还需增加金属屏蔽层。金属屏蔽层通常由铜带或铜丝绕包而成，主要用于屏蔽电场。
由于电力电缆中流动的电流较大，周围会产生磁场，为了避免对其他设备造成影响，添加屏蔽层可以将电磁场限制在电缆内部。此外，电缆的屏蔽层也能提供一定的接地保护作用，当电缆芯线发生故障时，泄漏的电流可通过屏蔽层流入接地系统，从而确保安全。因此，电缆屏蔽层的作用不可小觑。
